Typ VI41
Aufbau
- • Optional: Balg mehrlagig
- Einlagiger mehrwelliger Balg
Nennweite
- Nennweite DN 15 – DN 50
Werkstoffe
- Balg aus 1.4541, optional 1.4571
Gewinde
- Innengewinde
Verschraubungen
- Temperguss verzinkt, optional 1.4401
Druckstufen
- PN 10 (BD 10 bar, BT 20°C)
Baulänge
- Standardbaulängen laut Tabelle
- • Sämtliche Sonderbaulängen möglich
Hinweis: Die angegebenen Bewegungsaufnahmen sollten nicht gleichzeitig auftreten, da der Kompensator dadurch auslenken kann.

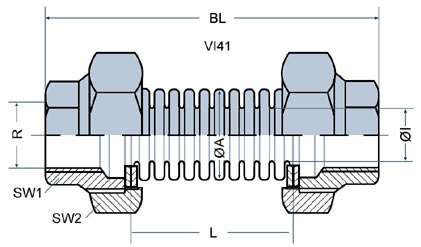

| DN | BL | A | axial | angular | lateral | I | L | R | SW1 | SW2 |
|---|---|---|---|---|---|---|---|---|---|---|
| in mm | Ø in mm | in mm | in ° | in mm | Ø in mm | in mm | Ø in " | in mm | in mm | |
| DN15 bis DN50: beidseitig PN10 | ||||||||||
| 15 | 118 | 22 | 6.5 | 33 | 5.5 | 15 | 64 | 1/2 | 26 | 39 |
| 20 | 143 | 29 | 9 | 35 | 7.5 | 20.8 | 83 | 3/4 | 31 | 48 |
| 25 | 145 | 36 | 10 | 31 | 6.5 | 23.9 | 79 | 1 | 38 | 54 |
| 32 | 154 | 47 | 11 | 26 | 6 | 32.8 | 84 | 1 1/4 | 48 | 67 |
| 40 | 158 | 53 | 11.5 | 24 | 5.5 | 38.7 | 82 | 1 1/2 | 54 | 73 |
| 50 | 204 | 66 | 15 | 26 | 8 | 49 | 116 | 2 | 66 | 90 |
