Typ 250
Gummikompensator für Schellenmontage, variabel bis 6 bar und 150 °C
Druckstufen
- BD 6 bar bei BT 150°C
Hinweis: Der Kompensator wird auf das Rohr aufgeschoben, die Befestigung erfolgt mittels Schellen mit mind. 20 mm Breite und 1 mm Stärke. Bei einem Betriebsdruck bis 2 bar genügen je Seite eine Schelle, ab einem Betriebsdruck über 2 bar sollten je Seite zwei Schellen zum Einsatz kommen.
Varianten
Seele
- EPDM
Druckträger
- Stahlcord
Decke
- EPDM
Seele
- EPDM
Druckträger
- Nyloncord
Decke
- EPDM
Seele
- Nitril ungeräuchert (NBR)
Druckträger
- Stahlcord
Decke
- Neoprene (CR)
Seele
- Nitril ungeräuchert (NBR)
Druckträger
- Nyloncord
Decke
- Neoprene (CR)
Seele
- Hypalon (CSM)
Druckträger
- Nyloncord
Decke
- Hypalon (CSM)
Seele
- NBR weiß
Druckträger
- Nyloncord
Decke
- Neoprene (CR)
Seele
- Viton (FPM)
Druckträger
- Aramid
Decke
- Viton (FPM)

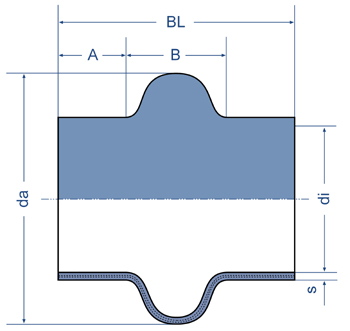

| DN | BL | A | axial + | axial – | angular | lateral | L | s | id | PL |
|---|---|---|---|---|---|---|---|---|---|---|
| in mm | Ø in mm | in mm | in mm | in ° | in mm | in mm | in mm | Ø in mm | in mm | |
| DN50 bis DN600: beidseitig PN6 | ||||||||||
| 50 | 250 | 120 | 20 | 25 | 20 | 15 | 55 | 5 | 60.3 | 97 |
| 65 | 250 | 135 | 20 | 25 | 20 | 15 | 55 | 6 | 76.1 | 97 |
| 80 | 250 | 158 | 20 | 25 | 20 | 15 | 80 | 6 | 88.9 | 85 |
| 100 | 250 | 183 | 20 | 25 | 20 | 15 | 80 | 6 | 114.3 | 85 |
| 125 | 250 | 208 | 20 | 25 | 20 | 15 | 80 | 6 | 139.7 | 85 |
| 150 | 250 | 254 | 20 | 25 | 15 | 15 | 120 | 7 | 168.3 | 65 |
| 200 | 250 | 304 | 20 | 25 | 10 | 15 | 120 | 7 | 219.1 | 65 |
| 250 | 250 | 359 | 20 | 25 | 10 | 15 | 120 | 7 | 273 | 65 |
| 300 | 250 | 408 | 20 | 25 | 8 | 5 | 120 | 7 | 323.9 | 65 |
| 350 | 250 | 439 | 20 | 25 | 8 | 15 | 120 | 7 | 355.6 | 65 |
| 400 | 250 | 491 | 20 | 25 | 8 | 15 | 130 | 8 | 406.4 | 60 |
| 500 | 250 | 594 | 20 | 25 | 6 | 15 | 130 | 8 | 508 | 60 |
| 600 | 250 | 696 | 20 | 25 | 6 | 15 | 130 | 8 | 610 | 60 |
