Typ 200
Eine Torsion des Bauteils ist sowohl bei der Installation als auch während des Betriebs jederzeit zu vermeiden! Beim Einbau sind zwei Schraubenschlüssel zu verwenden!
Aufbau
- Gummibalg selbstdichtend hochflexibel mit zwei Wellen
Gewinde
- Innengewinde
Verschraubungen
- Überwurfmutter mit Einschraubteil aus Temperguss verzinkt
Varianten
UV- & witterungsbeständig Ideal für Frischwasser, Warmwasseranlagen, speziell für Kälte & Heizungsanlagen.
Druckstufen
- bei 80°C bis 10 bar
Nennweite
- DN 20 – DN 50
Seele
- EPDM
Druckträger
- Nyloncord
Decke
- EPDM
UV- & Witterungsbeständig. Speziell für Mineralöle
Druckstufen
- bei 80°C bis 10 bar
Nennweite
- DN 20 – DN 50
Seele
- Perbunan (NBR)
Druckträger
- Nyloncord
Decke
- Neoprene (CR)
Hinweis: Eine Torsion des Bauteils ist sowohl bei der Installation als auch während des Betriebs zu vermeiden. Beim Einbau sind zwei Schraubenschlüssel zu verwenden.

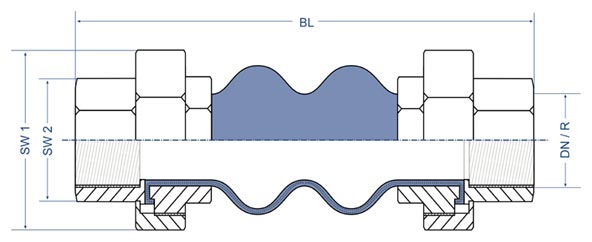

| DN | BL | axial + | axial – | angular | lateral | R | SW1 | SW2 |
|---|---|---|---|---|---|---|---|---|
| in mm | in mm | in mm | in ° | in mm | Ø in " | in mm | in mm | |
| DN20 bis DN50: beidseitig PN10 | ||||||||
| 20 | 203 | 6 | 22 | 32 | 22 | 3/4 | 50 | 33 |
| 25 | 203 | 6 | 22 | 32 | 22 | 1 | 62 | 40 |
| 32 | 203 | 6 | 22 | 32 | 22 | 1.25 | 73 | 50 |
| 40 | 203 | 6 | 22 | 32 | 22 | 1.5 | 82 | 56 |
| 50 | 203 | 6 | 22 | 32 | 22 | 2 | 95 | 70 |
