Typ 130
Gummi-Kompensator mit Flanschen
Um die Wahl des für Sie geeigneten BERGHÖFER HAMBURG-Kompensatoren zu erleichtern, haben wir unsere Kompensatoren farbcodiert. Auf Wunsch kann dieser Typ auch mit PTFE-Auskleidung geliefert werden.

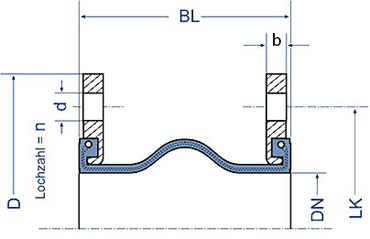

Rundflansche
- Gummibalg sehr flexibel mit flacher Welle und drahtverstärktem Gummidichtbund
Nennweite
- DN 25 – DN 600
Werkstoffe
- 1.4301 (AlSl 304)
- 1.4571 (AISI 316Ti)
Flansche
- PN 6, PN 10, PN 16, PN 25, ASA 150 LBS
- Losflansch aus RSt 37-2, galvanisch verzinkt mit Durchgangslöchern nach PN10/16 gebohrt
- Oder Begrenzerflansch mit Zugstangen diese mit textilverstärkter Gummierung zur bestmöglichen Geräuschabsorption
- RSt 37-2 (AISI Cl 010) galvanisch verzinkt auf Wunsch feuerverzinkt
Druckstufen
- PN 16 (BD 16 bar, BT 20°C)
Baulänge
- • Sämtliche Sonderbaulängen möglich
- Standardbaulänge 130mm, für weitere Baulängen siehe Tabelle
Varianten
Orange steht für Kompensatoren, die speziell für Kälte- & Heizungsanlagen sowie für die unterschiedlichsten Säuren eingesetzt werden.
Seele
- EPDM
Druckträger
- Nyloncord
Decke
- EPDM
Typ 130/O BL150
Gummibalg in Sonderbaulänge BL150 lieferbar.
Gelb steht für Kompensatoren, die für Treibstoffe, Öle, Gase als auch Abwässer bis zu 90°C eingesetzt werden.
Seele
- Perbunan (NBR)
Druckträger
- Nyloncord
Decke
- Neoprene (CR)
Lila steht für Kompensatoren, die für aggressive Medien wie Laugen, Säuren, Dämpfe sowie Gase eingesetzt werden.
Seele
- Viton (FPM)
Druckträger
- Nyloncord
Decke
- Viton (FPM)
Grün steht für Kompensatoren die speziell für Laugen, Säuren, Dämpfe sowie Gasen bis zu 80°C eingesetzt werden.
Seele
- Hypalon (CSM)
Druckträger
- Nyloncord
Decke
- Hypalon (CSM)
Blau steht für Kompensatoren, die speziell im Trinkwasser- und Lebensmittelbereich eingesetzt werden.
Seele
- Nitril ungeräuchert (NBR)
Druckträger
- Nyloncord
Decke
- Neoprene (CR)
| DN | BL | axial + | axial – | angular | lateral | D | b | LK | n | B |
|---|---|---|---|---|---|---|---|---|---|---|
| in mm | in mm | in mm | in ° | in mm | Ø in mm | in mm | Ø in mm | Bohrungen | Ø in mm | |
| DN25 bis DN600: beidseitig PN10 | ||||||||||
| 25 | 130 | 9 | 13 | 15 | 14 | 115 | 16 | 85 | 4 | 14 |
| 32 | 130 | 12 | 20 | 15 | 14 | 140 | 16 | 100 | 4 | 18 |
| 40 | 130 | 12 | 20 | 15 | 14 | 150 | 16 | 110 | 4 | 18 |
| 50 | 130 | 12 | 20 | 15 | 14 | 165 | 18 | 125 | 4 | 18 |
| 65 | 130 | 12 | 20 | 15 | 14 | 185 | 18 | 145 | 4 | 18 |
| 80 | 130 | 12 | 20 | 15 | 14 | 200 | 20 | 160 | 8 | 18 |
| 100 | 130 | 12 | 20 | 15 | 14 | 220 | 20 | 180 | 8 | 18 |
| 125 | 130 | 12 | 20 | 15 | 14 | 250 | 22 | 210 | 8 | 18 |
| 150 | 130 | 12 | 20 | 15 | 14 | 285 | 24 | 240 | 8 | 22 |
| 200 | 130 | 12 | 25 | 15 | 14 | 340 | 24 | 295 | 8 | 22 |
| 250 | 130 | 16 | 25 | 15 | 22 | 395 | 26 | 350 | 12 | 22 |
| 300 | 130 | 16 | 25 | 15 | 22 | 445 | 26 | 400 | 12 | 22 |
| 350 | 203 | 16 | 25 | 15 | 22 | 505 | 26 | 460 | 16 | 22 |
| 400 | 203 | 16 | 25 | 15 | 22 | 565 | 26 | 515 | 16 | 26 |
| 500 | 203 | 16 | 25 | 15 | 22 | 670 | 28 | 620 | 20 | 26 |
| 600 | 270 | 16 | 25 | 15 | 22 | 780 | 28 | 725 | 20 | 30 |
