Typ 100
Um die Wahl des für Sie geeigneten BERGHÖFER HAMBURG-Kompensators zu erleichtern, haben wir unsere Kompensatoren farbcodiert.
Aufbau
- Gummikompensator mit erhöhter Flexibilität und hoher Wellung
Nennweite
- DN 32 – DN 300
Werkstoffe
- 1.4301 (AlSl 304)
- 1.4571 (AISI 316Ti)
Flansche
- PN 6, PN 10, PN 16, PN 25, ASA 150 LBS
- RSt 37-2 (AISI C1010) galvanisch verzinkt

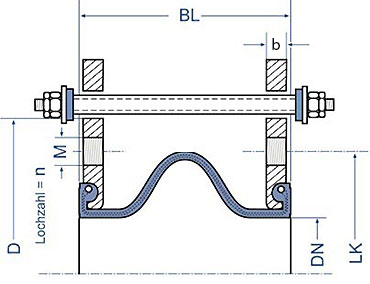

- Oder Begrenzerflansch mit Zugstangen diese mit textilverstärkter Gummierung zur bestmöglichen Geräuschabsorption

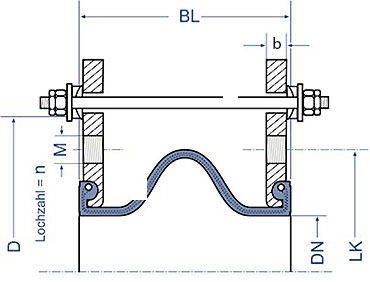

- Losflansch aus RSt 37-2, galvanisch verzinkt, mit Gewindelöchern nach PN10 oder PN16
Druckstufen
- PN 16 (BD 16 bar, BT 20°C)
Baulänge
- 105 mm
Druckträger
- Nyloncord
Varianten
Orange steht für Kompensatoren, die speziell für Kälte- & Heizungsanlagen sowie für die unterschiedlichsten Säuren eingesetzt werden.
Seele
- EPDM
Druckträger
- Nyloncord
Decke
- EPDM
Gelb steht für Kompensatoren, die für Treibstoffe, Öle, Gase als auch Abwässer bis zu 90°C eingesetzt werden.
Seele
- Perbunan (NBR)
Druckträger
- Nyloncord
Decke
- Neoprene (CR)
Lila steht für Kompensatoren, die für aggressive Medien wie Laugen, Säuren, Dämpfe sowie Gase eingesetzt werden.
Seele
- Viton (FPM)
Druckträger
- Nyloncord
Decke
- Viton (FPM)
Grün steht für Kompensatoren die speziell für Laugen, Säuren, Dämpfe sowie Gasen bis zu 80°C eingesetzt werden.
Seele
- Hypalon (CSM)
Druckträger
- Nyloncord
Decke
- Hypalon (CSM)
Blau steht für Kompensatoren, die speziell im Trinkwasser- und Lebensmittelbereich eingesetzt werden.
Seele
- Nitril ungeräuchert (NBR)
Druckträger
- Nyloncord
Decke
- Neoprene (CR)
| DN | BL | axial + | axial – | angular | lateral | M | D | b | LK | n | B |
|---|---|---|---|---|---|---|---|---|---|---|---|
| in mm | in mm | in mm | in ° | in mm | Standard | Ø in mm | in mm | Ø in mm | Bohrungen | Ø in mm | |
| DN32 bis DN300: beidseitig PN10 | |||||||||||
| 32 | 105 | 20 | 30 | 7.5 | 15 | M16 | 140 | 16 | 100 | 4 | 18 |
| 40 | 105 | 20 | 30 | 7.5 | 15 | M16 | 150 | 16 | 110 | 4 | 18 |
| 50 | 105 | 20 | 30 | 7.5 | 15 | M16 | 165 | 18 | 125 | 4 | 18 |
| 65 | 105 | 20 | 30 | 7.5 | 15 | M16 | 185 | 18 | 145 | 4 | 18 |
| 80 | 105 | 20 | 30 | 7.5 | 15 | M16 | 200 | 20 | 160 | 8 | 18 |
| 100 | 105 | 20 | 30 | 7.5 | 15 | M16 | 220 | 20 | 180 | 8 | 18 |
| 125 | 105 | 20 | 30 | 7.5 | 15 | M16 | 250 | 22 | 210 | 8 | 18 |
| 150 | 105 | 20 | 30 | 7.5 | 15 | M20 | 285 | 24 | 240 | 8 | 22 |
| 200 | 105 | 20 | 30 | 5 | 15 | M20 | 340 | 24 | 295 | 8 | 22 |
| 250 | 105 | 20 | 30 | 5 | 15 | M20 | 395 | 26 | 350 | 12 | 22 |
| 300 | 105 | 20 | 30 | 5 | 15 | M20 | 445 | 26 | 400 | 12 | 22 |
