TW-Schlauch
TW-Schlauch (Bunkerschlauch) nach DIN EN 12115 und TRbF 131/2 flexibler druckbeständiger Gummischlauch antistatisch mit Wiederstand kleiner 10³ Ohm, geeignet für Mineralöl, Benzin, Biodiesel mit bis zu 5% MTBE Anteil.
Werkstoffe
- Seele: NBR schwarz glatt
- Druckträger: Nylon-Cord
- Decke: CR schwarz stoffgemustert, antistatisch, abriebfest
Temperaturbeständig -30°C / + 100°C Schwer entflammbar Öl- & ozonbeständig
Hinweis: Die angegebenen Bewegungsaufnahmen sollten nicht gleichzeitig auftreten, da der Kompensator dadurch auslenken kann.

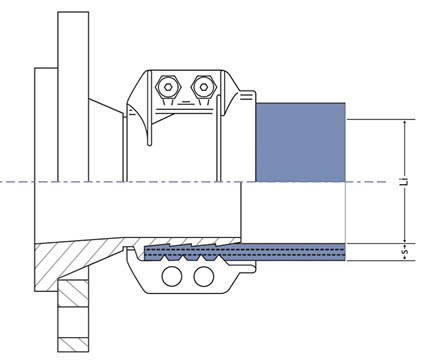

| DN | id | s | P | Gew |
|---|---|---|---|---|
| Ø in mm | in mm | in bar | in g/m | |
| 20 | 19 | 6 | 20 | 0.6 |
| 25 | 25 | 6 | 16 | 0.8 |
| 32 | 32 | 6.2 | 16 | 0.9 |
| 40 | 38 | 6.5 | 16 | 1.1 |
| 50 | 50 | 8 | 16 | 1.8 |
| 65 | 63.5 | 8 | 16 | 2.1 |
| 80 | 75 | 8 | 16 | 2.4 |
| 100 | 80 | 8 | 16 | 2.6 |
| 125 | 100 | 8 | 16 | 3.2 |
| 150 | 150 | 9 | 16 | 8.4 |
| 200 | 203 | 11 | 16 | 0 |
