PTFE-Wellschlauch
Aufbau:
Glatter PTFE-Schlauch elektrisch nicht leitfähig (auch in leitfähiger Ausführung lieferbar) einfache oder doppelte Edelstahldrahtumflechtung aus 1.4301
Anschlüsse:
Es werden nach Kundenwunsch sämtliche gängigen Armaturen in den Schlauch eingebunden und mittels einer Edelstahlhülse verpresst.
Eigenschaften des Schlauches:
Chemisch hoch beständig, gegen praktisch alle Chemikalien. Antiadhäsiv und damit sehr gut zu reinigen. FDA-Konform und damit für Lebensmittel bestens geeignet.
Gute mechanische Eigenschaften, geringer Reibungswiderstand und dadurch geringer Druckverlust. alterungs- und UV-beständig.
Geeignet für Temperaturbereiche von -70 bis +260C
Aufbau
- PTFE-Schlauch
Nennweite
- DN 5 – DN 25
Werkstoffe
- Geflecht: 1.4301
Varianten
Hinweis: Die angegebenen Bewegungsaufnahmen sollten nicht gleichzeitig auftreten, da der Kompensator dadurch auslenken kann.

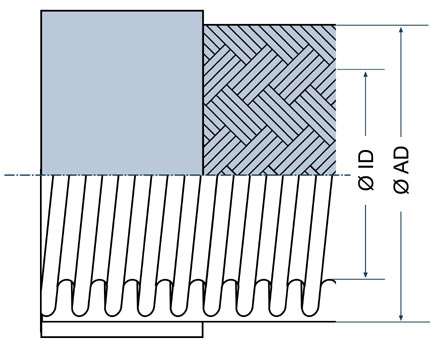

| DN | s | Bs | P | id_min | id_max | A_min | A_max | BP | Gew |
|---|---|---|---|---|---|---|---|---|---|
| in mm | in mm | in bar | Ø in mm | Ø in mm | Ø in mm | Ø in mm | in bar | in g/m | |
| 6 | 0.8 | 20 | 172 | 6 | 6.5 | 9.1 | 9.7 | 517 | 177 |
| 8 | 0.8 | 25 | 160 | 7.8 | 8.3 | 12.2 | 12.7 | 400 | 195 |
| 10 | 0.8 | 25 | 138 | 9 | 10 | 13 | 14 | 414 | 212 |
| 12 | 0.9 | 25 | 103 | 12.5 | 13 | 18.2 | 19.2 | 310 | 303 |
| 16 | 0.9 | 55 | 83 | 15.4 | 16.4 | 21.6 | 22.6 | 248 | 361 |
| 20 | 0.9 | 65 | 69 | 18.5 | 19.6 | 24 | 25.3 | 207 | 430 |
| 25 | 1 | 90 | 46 | 24.9 | 26.2 | 32.1 | 33.7 | 138 | 653 |
| 32 | 1 | 125 | 34 | 32 | 32.5 | 40.2 | 41.2 | 103 | 750 |
| 40 | 1 | 150 | 30 | 39.1 | 39.6 | 49 | 49.5 | 90 | 800 |
| 50 | 1.1 | 200 | 23 | 49.9 | 50.9 | 59.2 | 60.2 | 70 | 950 |
