Edelstahl-Wellschlauch HD (Heavy Duty)

UHD steht für Ultrahochdruck und beschreibt Systeme oder Geräte, die mit extrem hohen Drücken arbeiten.

Konfektionierung exakt nach Ihren Wünschen.
Bei Berghöfer Hamburg können Sie auf eine vielfältige
Metallschlauch-Palette zurückgreifen.

Das Angebot reicht vom Metallwellschlauch ohne Umflechtung über die Variante mit einfacher Umflechtung bis hin zum doppelt umflochtenen Edelstahlwellschlauch.

Die Metallschläuche sind in Nennweiten von DN 6 – DN 300 sowie jeder benötigten Länge lieferbar.

Sonderanschlüsse können von uns hergestellt oder beschafft werden, gerne verarbeiten wir auch von Ihnen beigestellte Armaturen.
Unser großer Vorteil ist für Sie, dass auch die ungewöhnlichsten Konstellationen in kürzester Zeit passgenau realisiert werden.

Werkstoffe: Wellschlauch: 1.4541 / 1.4404 / 1.4571 Geflecht: 1.4301
Temperaturbereiche: – 270°C bis max. + 600°C

Nennweite

  • DN 6 – DN 300

Werkstoffe

  • Wellschlauch: 1.4541 / 1.4404 / 1.4571
  • Geflecht: 1.4301

Varianten

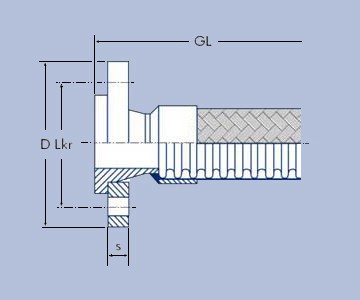

V-Bund mit Losflasch
V-Bund mit Losflasch

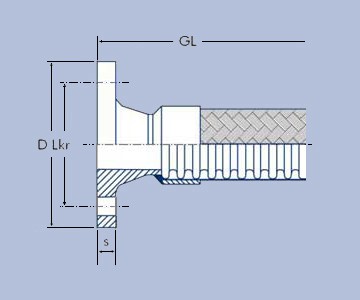

V-Flansch
V-Flansch

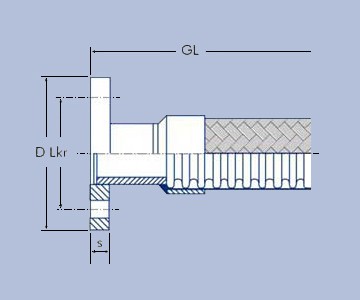

Stutzen mit Festflansch
Stutzen mit Festflansch

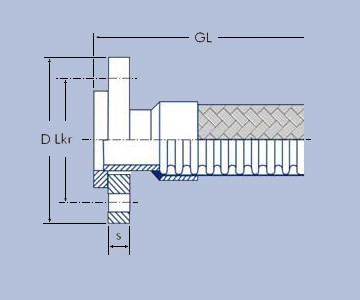

glatter Bund mit Losflansch
glatter Bund mit Losflansch

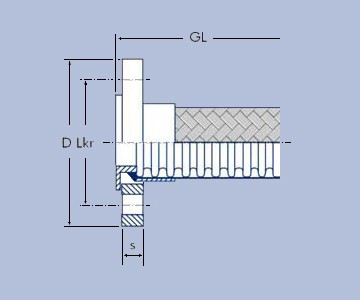

V-Bördel mit Losflansch
V-Bördel mit Losflansch
Anschweißenden
Anschweißenden

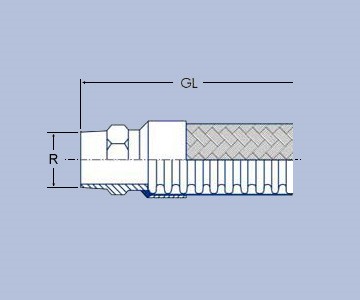

Nippel DIN 2999
Nippel DIN 2999

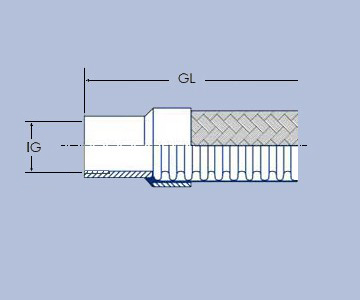

Muffe
Muffe
Nippel mit zylindrischem Außengewinde
Nippel mit zylindrischem Außengewinde

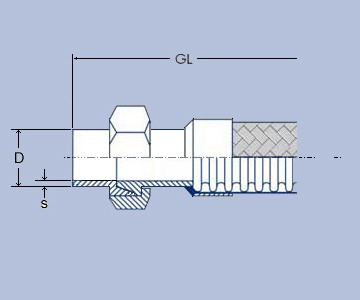

3-tlg. 24° Verschraubung mit Anschweißenden
3-tlg. 24° Verschraubung mit Anschweißenden
Sechskant-Muffe
Sechskant-Muffe

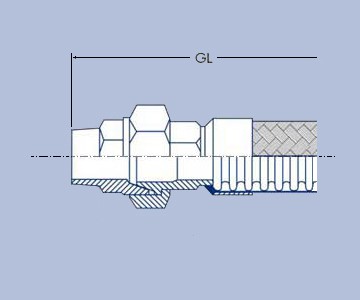

Dreiteilige Verschraubung konischdichtend Außengewinde
Dreiteilige Verschraubung konischdichtend Außengewinde

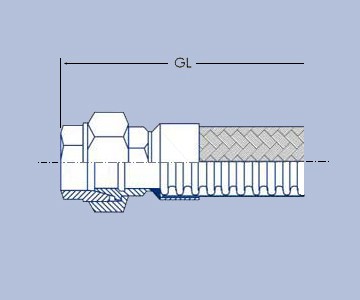

Dreiteilige Verschraubung konischdichtend Innengewinde
Dreiteilige Verschraubung konischdichtend Innengewinde

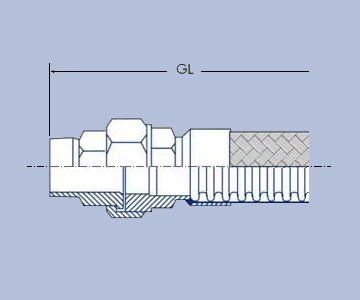

Dreiteilige Verschraubung flachdichtend Außengewinde
Dreiteilige Verschraubung flachdichtend Außengewinde

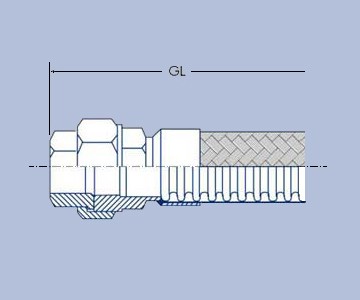

Dreiteilige Verschraubung flachdichtend Innengewinde
Dreiteilige Verschraubung flachdichtend Innengewinde
Dichtkegel mit Ü-Mutter
Dichtkegel mit Ü-Mutter
Flachdichtender Stutzen mit Ü-Mutter
Flachdichtender Stutzen mit Ü-Mutter

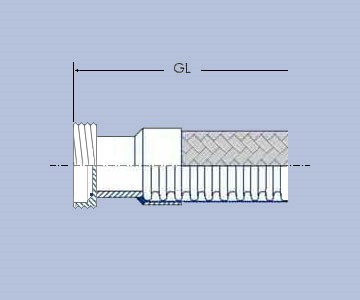

Milchrohr Gewindestutzen DIN 11851
Milchrohr Gewindestutzen DIN 11851
Milchrohr Verschraubung Kegelstutzen mit Nutmutter DIN 11851
Milchrohr Verschraubung Kegelstutzen mit Nutmutter DIN 11851
Schnellkupplung DIN 2828 (Vaterteil)
Schnellkupplung DIN 2828 (Vaterteil)

Hinweis: Die angegebenen Bewegungsaufnahmen sollten nicht gleichzeitig auftreten, da der Kompensator dadurch auslenken kann.

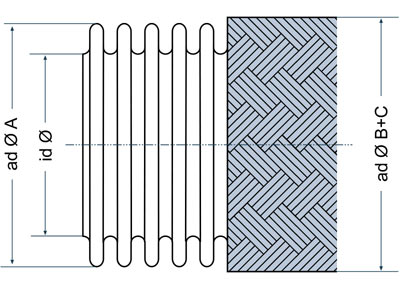

TYP Edelstahlwellschlauch UHD_1
DN Umflechtung id A Ag Bs Bd P
Ø in mm Ø in mm Ø in mm in mm in mm in bar
20 B 19.8 30 33 58 203 92
20 C 19.8 30 36 58 203 147
25 B 25.3 38 40.5 76 230 75
25 C 25.3 38 43.5 76 230 120
32 B 32.3 46.5 50 90 267 78
32 C 32.3 46.5 50.5 90 267 125
40 B 40.2 55 58.5 102 305 75
40 C 40.2 55 62 102 305 120
50 B 50.4 64 67 127 381 65
50 C 50.4 64 70 127 381 104
65 B 65 82 85.5 203 508 40
65 C 65 82 89 203 508 64
80 B 80 96 99.5 230 560 38
80 C 80 96 103 230 560 61
100 B 110.6 122 125.5 508 1016 23
100 C 110.6 122 129 508 1016 38
125 B 125.1 150 153.5 558 1118 20
125 C 125.1 150 157 558 1118 32
150 B 150.6 175 178.5 610 1220 19
150 C 150.6 175 182 610 1220 30

A: ohne Umflechtung

B: einfache Umflechtung

C: doppelte Umflechtung

TYP Edelstahlwellschlauch UHD_2
Betriebstemperatur 1.4541 1.4571 1.4404
in °C Material
20 1.0 1.0 1.0
50 0.93 0.9 0.92
100 0.83 0.73 0.8
150 0.78 0.67 0.76
200 0.74 0.61 0.72
250 0.7 0.58 0.68
300 0.66 0.53 0.64
350 0.64 0.51 0.62
400 0.62 0.5 0.6
450 0.6 0.49 0.59
500 0.59 0.47 0.58
550 0.58 0.46 0.57
