Brückenentwässerungsschlauch
Aufbau
- Seele und Decke durchgehend gewellt mit verdeckt liegender eingearbeiteter Stahldrahtspirale und entsprechenden Gewebeeinlagen
Nennweite
- DN 50 – DN 300
Werkstoffe
- CR-Kautschuk mit Nylongewebeeinlagen
Bewegungsaufnahme – axial ca. 30 % und laterale +/- 15 % der flexiblen Länge.
Hinweis: Die angegebenen Bewegungsaufnahmen sollten nicht gleichzeitig auftreten, da der Kompensator dadurch auslenken kann.

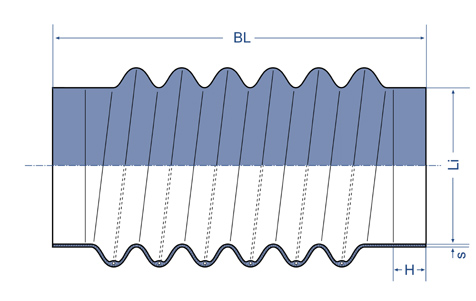

| DN | id | s | BL_min | BL_max |
|---|---|---|---|---|
| Ø in mm | in mm | in mm | in mm | |
| DN70 bis DN900: | ||||
| 70 | 70 | 3 | 300 | 3000 |
| 100 | 100 | 3 | 300 | 3000 |
| 125 | 125 | 3 | 300 | 3000 |
| 150 | 150 | 3 | 300 | 3000 |
| 200 | 200 | 5 | 300 | 3000 |
| 250 | 250 | 5 | 300 | 3000 |
| 300 | 300 | 5 | 300 | 3000 |
| 350 | 350 | 5 | 300 | 3000 |
| 400 | 400 | 5 | 300 | 3000 |
| 450 | 450 | 5 | 300 | 3000 |
| 500 | 500 | 5 | 300 | 3000 |
| 600 | 600 | 5 | 300 | 3000 |
| 900 | 900 | 5 | 300 | 3000 |
| DN50 bis DN300: für SML | ||||
| 50 | 58 | 3 | 300 | 3000 |
| 70 | 78 | 3 | 300 | 3000 |
| 100 | 100 | 3 | 300 | 3000 |
| 125 | 135 | 3 | 300 | 3000 |
| 150 | 160 | 3 | 300 | 3000 |
| 200 | 210 | 3 | 300 | 3000 |
| 250 | 274 | 5 | 300 | 3000 |
| 300 | 326 | 5 | 300 | 3000 |
