Typ IG41

Kontakt

Typ IG41

Aufbau

  • Optional: Balg mehrlagig
  • Einlagiger mehrwelliger BaIg

Nennweite

  • Sämtliche Sonderbaulängen möglich
  • Nennweite DN 15 - DN 100

Werkstoffe

  • BaIg aus 1.4541
  • Optional: 1.4571, 1.4828, weitere Werkstoffe auf Anfrage

Anschweißenden

  • Rohrstutzen aus St 35.8

Gewinde

  • Innengewinde

Druckstufen

  • PN 16 (BD 16 bar, BT 20°C)
  • Optional: andere Druckstufen möglich

Baulänge

  • Standardbaulängen laut Tabelle
  • Optional: Sonderbaulängen, sowie eine Vorspannung sind selbstverständlich auch möglich
Hinweis
Die angegebenen Bewegungsaufnahmen sollten nicht gleichzeitig auftreten, da der Kompensator dadurch auslenken kann.

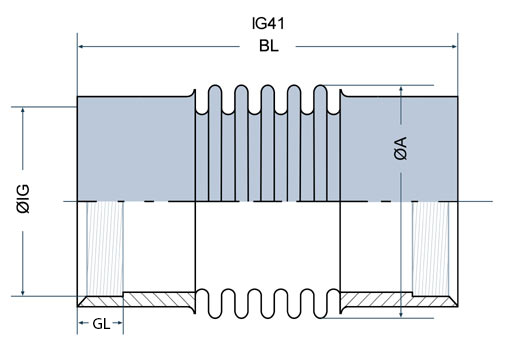

DN BL A axial angular lateral wqs GL R
Nennweite Baulänge Außendurchmesser Bewegungsaufnahme angular lateral wirksamer Querschnitt Gewindelänge Gewindeanschluss
in mm Ø in mm in mm in ° in mm cm² in mm Ø in "
DN15 bis DN100: beidseitig PN16
15 170 36 10 30 5.5 7 15 1/2
20 170 36 10 30 5.5 7 20 3/4
25 170 42 12.5 25 6.5 10 20 1
32 185 50 12.5 28 6.5 14.5 25 1 1/4
40 200 60 12.5 23 6 22 25 1 1/2
50 225 75 15 22 7 34 25 2
65 260 90 20 25 8.5 50 30 2 1/2
80 275 110 22.5 23 8.5 74.5 33 3
100 310 133 22.5 19 7 111 40 4
