Typ AE41LP

Kontakt

Typ AE41LP

Abgas

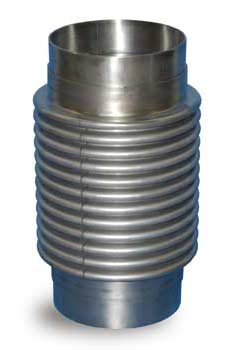

Abgaskompensator aus 1.4541 und 1.4571 mit Anschweißenden

Aufbau

  • mehrwandiger BaIg, beidseitig Anschweißenden

Nennweite

  • Optional: bis DN 3000

Werkstoffe

  • Optional: 1.4828, weitere Werkstoffe auf Anfrage

Anschweißenden

  • Nach ISO-Rohrnorm
  • Optional: Rohrabmessung frei nach Ihren Vorgaben

Druckstufen

  • Geeignet für BT 20°C BD 2,5 bar 1000 Lastwechsel

Baulänge

  • Standardbaulängen laut Tabelle
  • Sämtliche Sonderbaulängen möglich
Lagerprogramm

Edelstahl-Kompensator mit Anschweißenden

Typ AE71LP

Typ AE71LP

Werkstoffe

  • Balg aus 1.4571
  • Anschweißenden aus 1.4571 (Rollnahtgeschweißt)
Typ AE41LP

Edelstahl-Kompensator mit Anschweißenden

Typ AE41LP

Typ AE41LP

Werkstoffe

  • Anschweißenden aus 1.4541 (Rollnahtgeschweißt)
  • Balg aus 1.4541
Typ AE41LP
AE41LP
Hinweis
Die angegebenen Bewegungsaufnahmen sollten nicht gleichzeitig auftreten, da der Kompensator dadurch auslenken kann.
DN BL axial lateral s DA
Nennweite Baulänge Bewegungsaufnahme lateral Wandstärke Durchmesser Anschweißende
in mm in mm in mm in mm Ø in mm
DN50 bis DN600: beidseitig PN2.5
50 200 23 5 2 60.3
65 200 30 5 2 76.1
80 280 30 17.5 2 88.9
100 240 33 10 2 114.3
125 240 43 10 2 139.7
150 240 44 10 2 168.3
200 260 51 10 2 219.1
250 260 48 6.5 2 273
300 270 52 7 2 323.9
350 260 55 6.5 3 355.6
400 330 52 7 3 406.4
450 280 63 6.5 3 457
500 325 60 6.5 3 508
600 300 65 6 3 610
