Typ PTFE-Wellschlauch

Aufbau:
Spiralgewellter PTFE-Schlauch elektrisch nicht leitfähig (auch in leitfähiger
Ausführung lieferbar) Edelstahldrahtumflechtung aus 1.4301

Anschlüsse:
Es werden nach Kundenwunsch sämtliche gängigen Armaturen in den Schlauch eingebunden und mittels einer Edelstahlhülse verpresst.

Eigenschaften des Schlauches:
Chemisch hoch beständig, gegen praktisch alle Chemikalien. Antiadhäsiv und
damit sehr gut zu reinigen. FDA-Konform und damit für Lebensmittel bestens
geeignet.
Gute mechanische Eigenschaften, geringer Reibungswiderstand und dadurch
geringer Druckverlust. alterungs- und UV-beständig.
Geeignet für Temperaturbereiche von -70 bis +260C

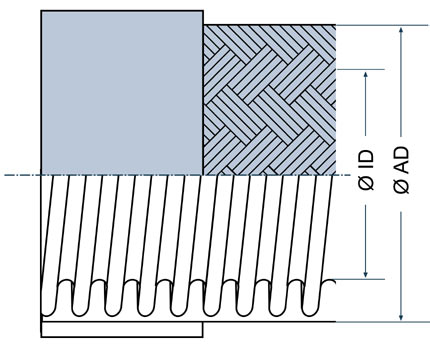

Aufbau

PTFE-Schlauch

Nennweite

DN 6 - DN 50

Werkstoffe

Geflecht: 1.4301

Datenblatt


DN	s	Bs	P	id_min	id_max	A_min	A_max	BP	Gew
Nennweite	Wandstärke	Biegeradius statisch	Betriebsdruck	Innendurchmesser min	Innendurchmesser max	Außendurchmesser min	Außendurchmesser max	Berstdruck	Gewicht
	in mm	in mm	in bar	in bar	in bar	in bar	in bar	in bar	in g/m

6	0.8	20	172	6	6.5	9.1	9.7	517	177
8	0.8	25	160	7.8	8.3	12.2	12.7	400	195
10	0.8	25	138	9	10	13	14	414	212
12	0.9	25	103	12.5	13	18.2	19.2	310	303
16	0.9	55	83	15.4	16.4	21.6	22.6	248	361
20	0.9	65	69	18.5	19.6	24	25.3	207	430
25	1	90	46	24.9	26.2	32.1	33.7	138	653
32	1	125	34	32	32.5	40.2	41.2	103	750
40	1	150	30	39.1	39.6	49	49.5	90	800
50	1.1	200	23	49.9	50.9	59.2	60.2	70	950
